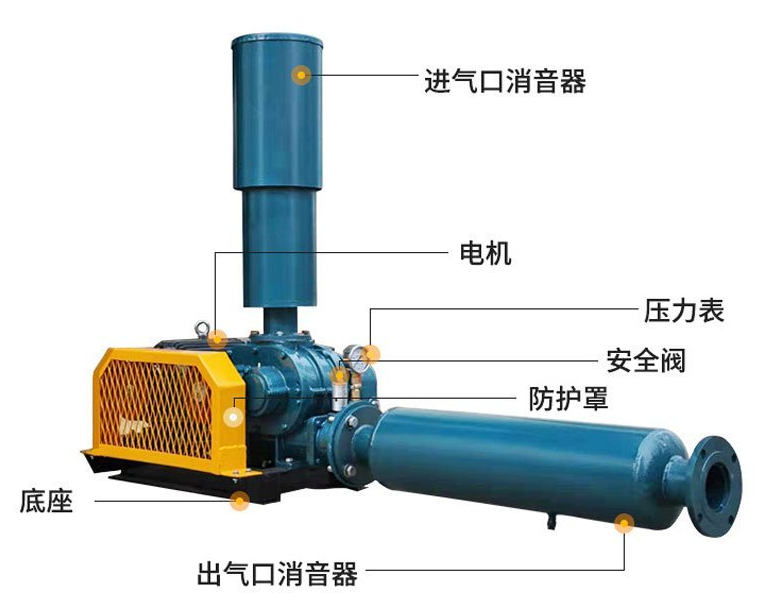

羅茨鼓風機組成
羅茨鼓風機由：機殼、墻板、葉輪、油箱、消聲器五大部分組成。
機殼：主要起到支撐（墻板、葉輪、消聲器）和固定的作用。
墻板：主要用來連接機殼與葉輪，并支撐葉輪的旋轉，以及起到端面密封的效果。
葉輪：是羅茨風機的旋轉部分，分兩葉和三葉，但由于三葉的比兩葉的出氣脈動更小、噪聲更小、運轉更平穩等很多優點，已逐漸代替兩葉羅茨風機。
油箱：主要用于存放用來潤滑齒輪及軸承的潤滑油。
消音器：用來減小羅茨風機的進、出時由于氣流脈動產生的噪音。
羅茨鼓風機原理
羅茨風機是容積式風機的一種，有兩個三葉葉輪在由機殼和墻板密封的空間中相對轉動，由于每個葉輪都是采用漸開線，或是外擺線的包絡線，每個葉輪的三個葉片是完全相同的，同時兩個葉輪也是完全相同的，這樣就大大降低了加工難度。葉輪在加工時采用數控設備，保證了兩個葉輪在中心距不變情況下，不管兩個葉輪旋轉到什么位置，都能保持的極小間隙，從而保證氣體的泄露在允許范圍內。
兩個葉輪相向轉動，由于葉輪與葉輪、葉輪與機殼、葉輪與墻板之間的間隙極小，從而使進氣口形成了真空狀態，空氣在大氣壓的作用下進入進氣腔，然后，每個葉輪的其中兩個葉片與墻板、機殼構成了一個密封腔，進氣腔的空氣在葉輪轉動的過程中，被兩個葉片所形成密封腔不斷地帶到排氣腔，又因?yàn)榕艢馇粌?nèi)的葉輪是相互嚙合的，從而把兩個葉片之間的空氣擠壓出來，這樣連續不停的運轉，空氣就源源不斷地從進氣口輸送到出氣口，這就是羅茨風機的整個工作過程。
羅茨鼓風機特性
由于采用了三葉轉子結構形式及合理的殼體內進出風口處的結構，所以風機振動小，噪聲低。
葉輪和軸為整體結構且葉輪無磨損，風機性能持久不變，可以長期連續運轉。
風機容積利用率大，容積效率高，且結構緊湊，安裝方式靈活多變。
機種齊全，可滿足不同用戶不同用途的需要。
羅茨鼓風機運行條件
1、輸送介質的進汽溫度通常不得大于 40℃。
2、介質中微粒的含量不得超過 100mg/m3，微粒很大尺寸不得超過很小工作間隙的一半。
3、運轉中軸承溫度不得高于 95℃，潤滑油溫度不高于 65℃。
4、使用壓力不得高于銘牌上規定的升壓范圍。
5、羅茨鼓風機葉輪與機殼、葉輪與側板、葉輪與葉輪間隙在出廠時已調好，重新裝配時要保證該間隙。
6、羅茨鼓風機運行時，主油箱、副油箱油位必須在油位計兩條紅線之間。
7、檢查進出口聯接部位有無忘記緊固的地方，配管的支承件是否完備。需用冷卻水的鼓風機、真空泵要檢查冷卻水的安裝是否符合要求。
